10–50 kN Makine Kapasitesi | Değiştirilebilir Yük Hücreleri | Sınıf 0.5
ITM-LAB RS-8000, malzemeler ve bileşenler üzerinde çekme, sıkıştırma, bükülme ve diğer mekanik testler için tasarlanmış çift sütunlu evrensel test makinesidir.
10–50 kN makine kapasitelerinde sunulan sistem, 100 N–2 kN sensörler kullanılarak düşük kuvvet uygulamaları da dahil olmak üzere farklı kuvvet gereksinimleri için değiştirilebilir yük hücrelerini destekler.
Uygulamaya özel tutamaklar, isteğe bağlı ekstensometreler ve bilgisayar kontrollü yazılımlarla ITM-LAB, numunenize, gerekli kuvvet aralığına ve geçerli test standardına dayalı eksiksiz test konfigürasyonları sağlar. Yapılandırma ve Teklif Talep
EdinTemel Özellikler
- Sınıf 0.5 Kuvvet Ölçümü
Sınıf 0.5 ölçüm performansı, yük hücreleri beklenen çalışma gücüne ve gerekli ölçüm aralığına göre seçilir.
- Değiştirilebilir Yük Hücreleri
Mevcut sensör kapasiteleri 100 N ile 50 kN arasında değişir ve aynı test platformunun farklı kuvvet gereksinimlerini karşılamasını sağlar.
- AC servo sürücü & çift sütunlu çerçeve
Çift sütunlu yapı ve AC servo sürücü, mekanik testler için kontrollü çapraz başlık hareketi sağlar.
- Configurable Grips & Test Software
Değiştirilebilir armaturalar, özel araçlar ve bilgisayar kontrollü yazılımlar farklı malzemeleri, test yöntemlerini ve raporlama gereksinimlerini destekler.
Teknik Özellikler
RS-8000, farklı makine kapasiteleri, yük hücreleri ve test alanı konfigürasyonlarıyla sunulmaktadır.
| Spesifikasyon | RS-8000 |
|---|---|
| Makine Tipi | Çift Kolonlu Servo-Controlled Evrensel Test Makinesi |
| Makine Kapasitesi | >10 / 20 / 50 kN |
| Load Cell Options | >100 N / 200 N / 500 N / 1 / 2 / 5 / 10 / 20 / 50 kN |
| Kuvvet Ölçüm Doğruluğu | Sınıf 0.5 |
| Load Resolution | 1/500.000 |
| Test Hızı | 0.01–500 mm/dakika veya 0.01–1000 mm/dakika* |
| Crosshead Stroke (Tutacaklar hariç) | 800 mm (1000 mm isteğe bağlı) |
| Etkili Test Genişliği | >400 / 500 mm |
| Yer değiştirme Çözünürlüğü | 0.001 mm |
| Drive System | AC Servo Motor |
| Kuvvet Birlikleri | N, kN, gf, kgf, lbf |
| Extensometer | Isteğe | bağlı
| Dış Boyutlar (B × D × H) | 830 × 670 × 1940 mm |
| Yaklaşık makine ağırlığı; | 245 kg |
| Güç Kaynağı | AC 220V, 5A |
Test hızı seçenekleri seçilen makine konfigürasyonuna bağlıdır.
Teknik Not: Makine kapasitesi ve yük hücresi ölçüm aralığı farklı özelliklerdir. Gerçek ölçüm aralığı, seçilen sensör ve uygulanabilir kalibrasyon koşullarına göre doğrulanmalıdır.
Test Uygulamaları
RS-8000, değiştirilebilir armatürler ve yazılım konfigürasyonları aracılığıyla birden fazla mekanik testi destekler.
Çekme Testi
Plastik, kauçuk, metal, tel, kablo ve mühendislik malzemelerinde çekme kuvveti, kırılma kuvveti, çekme dayanımı ve uzamayı ölçür.
Sıkıştırma Testi
Uygun sıkıştırma platları kullanarak sıkıştırma kuvveti, deformasyon ve sıkıştırma davranışını değerlendirir.
Eğilme Testi
Özel bükme armaturları kullanılarak üç noktalı bükülme ve diğer uygulanabilir bükülme yöntemlerini destekler.
Ek Test Uygulamaları
-
Soyulma Testi: Yapışkan bantlar, yapıştırılmış malzemeler, filmler ve laminatlar.
-
Yırtık Testi: Kauçuk, elastomerler, filmler ve esnek malzemeler.
-
Kesme Testi: Uygulamaya özel aletler kullanılarak malzemeler, eklemler ve bileşenler.
Tutamaklar, Armatürler ve Aksesuarlar
Doğru armatur seçimi, örnek hizalanmasını korumaya, kaymayı en aza indirmeye ve güvenilir test sonuçlarının elde edilmesine yardımcı olur.
ITM-LAB, farklı malzemeler, örnek geometrileri ve test yöntemleri için değiştirilebilir ve uygulamaya özel armatutürler sağlar.
| Armatür / Aksesuar | Tipik Uygulama |
|---|---|
| Çekme Tutacakları | Düz ve yuvarlak örnekler, plastikler, kauçuk ve metaller |
| Sıkıştırma Platenleri | Sıkıştırma ve deformasyon testi |
| Üç Noktalı Bükülme Fikstürü | Eğilme mukavemeti ve bükülme testleri |
| Soyulma Donanımları | 90°, 180° ve T-peel testi, uygun | olduğunda
| Tel ve Kablo Tutacakları | Kırma kuvveti ve çekme testi |
| Terminal / Konnektör Armatürleri | Çekme ve tutma kuvveti testi |
| Ekstensometre | Doğrudan örnek gerilme ve uzama ölçümü |
| Özel Donanımlar | Düzensiz bileşenler ve özel test uygulamaları |
Esnek Yük Hücresi Konfigürasyonu
Makine kapasitesi ve gerçek kuvvet ölçüm aralığı aynı değildir.
Örneğin, 50 kN'lik bir makine, nispeten küçük kırılma kuvvetlerine sahip örnekleri test etmek için daha düşük kapasiteli bir yük hücresi ile yapılandırılabilir.
Mevcut yük hücresi seçenekleri, seçilen makine konfigürasyonuna bağlı olarak 100 N ile 50 kN arasında değişir.
Uygun sensör, beklenen çalışma gücüne, gerekli ölçüm doğruluğuna ve geçerli test standardına göre seçilmelidir.
Doğrudanörnek gerilme ölçümü gerektiğinde ayrıca ekstensometre de yapılandırılabilir.

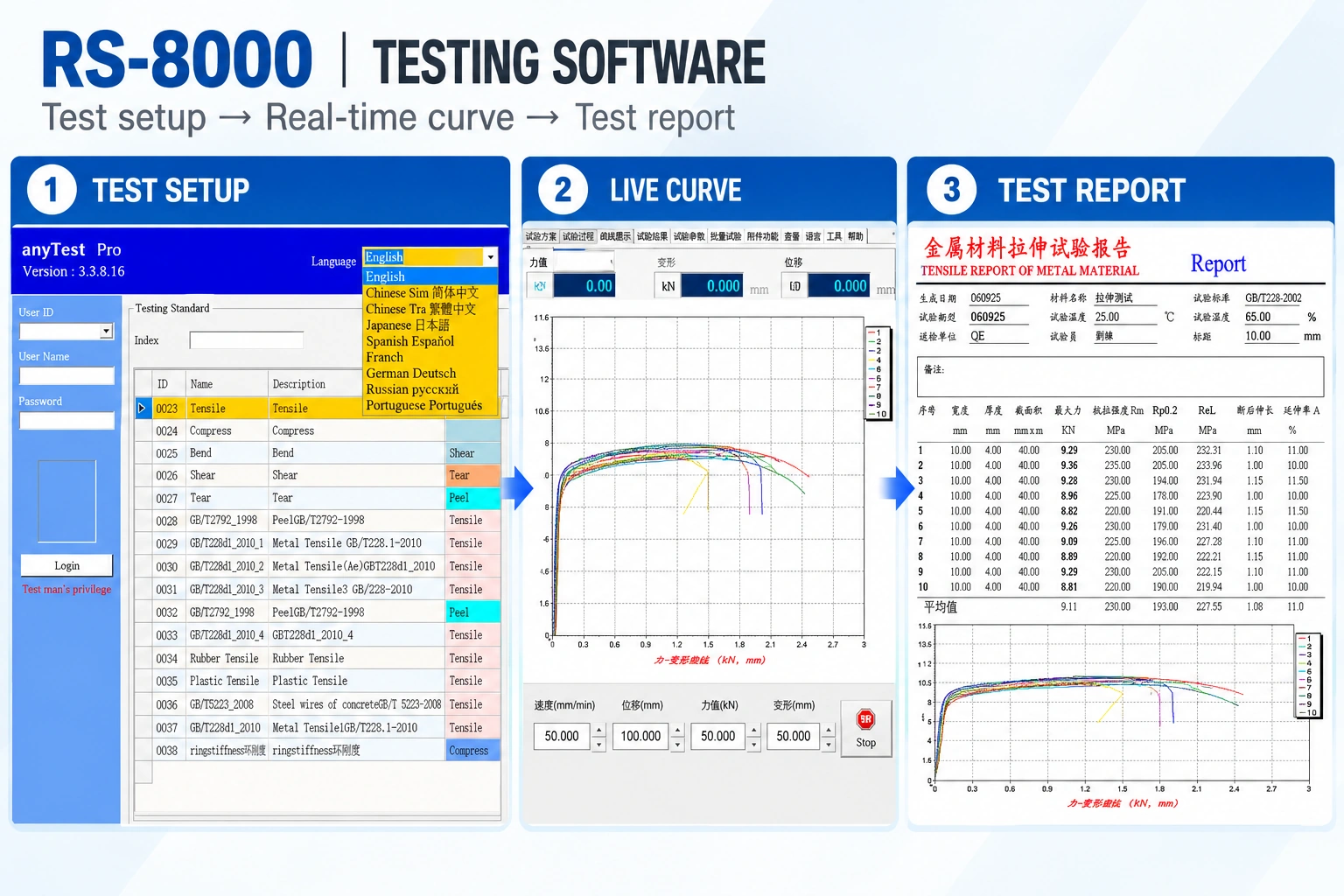

Test Yazılımı ve Veri Analizi
RS-8000, test yürütme, veri toplama ve sonuç analizi için bilgisayar kontrollü test yazılımı kullanır.
Test Kurulumu
Test yöntemini, örnek boyutlarını, test hızını ve uygulanabilir parametreleri yapılandırın.
Gerçek Zamanlı İzleme
Test boyunca kuvvet ve yer değiştirme verilerini, grafiksel eğri göstergesiyle kaydedin.
Sonuç Analizi
Test yöntemi ve sistem yapılandırmasına bağlı olarak, mevcut sonuçlar şunları içerebilir:
-
Maksimum kuvvet ve kırma kuvveti
-
Çekme dayanımı ve uzamlama
-
Sıkıştırma ve bükülme sonuçları
-
Soyma ve yırtma kuvveti
-
Kuvvet–yer değiştirme eğrileri
-
Gerilme–gerilme eğrileri
-
Geçme / Başarısızlık değerlendirmesi
Test Raporlaması
Yazılım, test veri kaydı, eğri analizi ve rapor oluşturma desteğini sağlar.
Farklı işletim ortamları için çok dilli yazılım arayüzleri mevcuttur.
Desteklenen Test Standartları
RS-8000, ilgili ASTM, ISO ve GB/T prosedürlerine göre mekanik testler yapacak şekilde yapılandırılabilir.
| Test Uygulaması | İlgili Standartlar |
|---|---|
| Plastik Çekme Testi | ASTM D638 / ISO 527 / GB/T 1040 |
| Metal Çekme Testi | ASTM E8/E8M / ISO 6892-1 |
| Plastik Eğilme Testi | ASTM D790 / ISO 178 |
| Plastik Sıkıştırma Testi | ASTM D695 / ISO 604 |
| Kauçuk Yırtma Testi | ASTM D624 |
| T-Peel Testi | ASTM D1876 |
| Basınca Duyarlı Bant Soyulması | ASTM D3330 |
| Ahşap & Yapısal Malzemeler | ASTM D143 / ASTM D198 |
Standart Uyumluluk
Tam test sistemi, geçerli standart baskıya, örnek geometriye, gerekli ölçüm yöntemine ve uygun armaturalara göre yapılandırılmalıdır.
Doğru RS-8000 Konfigürasyonu Nasıl Seçilir
Uygun test sistemi, sadece en yüksek mevcut makine kapasitesiyle değil, örnek, beklenen çalışma gücü, test yöntemi ve gerekli sonuçlarla uyumlu olmalıdır.
Konfigürasyonu tamamlamadan önce şunları göz önünde bulundurun:
-
Örnek: Malzeme, boyutlar ve geometri.
-
Beklenen Kuvvet: Maksimum test kuvveti ve gerekli ölçüm aralığı.
-
Test Yöntemi: Çekme, sıkıştırma, bükülme, soyulma, yırtma veya kesme.
-
Test Standardı: ASTM, ISO, GB/T veya dahili prosedür.
-
Donanımlar ve Aksesuarlar: Uygun tutamaklar, yük hücresi ve ekstensometre.
-
Test Alanı: Numune uzunluğu, beklenen deformasyon ve fikstür boyutları.
Uygulamanız için bir test sistemi yapılandırın
ITM-LAB, evrensel bir test makinesinden daha fazlasını sunar. Ekibimiz, makine kapasitesi seçimi, yük hücresi uyumu, özel armatura, yazılım yapılandırması, kurulum ve operatör eğitimi konularında yardımcı olabilir.
Uygun RS-8000 yapılandırmasını önermemize yardımcı olmak için lütfen şunları sağlayın:
| Gerekli Bilgiler | Sınav Gereksiniminiz |
|---|---|
| Örnek / Materyal | Ne test ediyorsunuz? |
| Örnek Boyutlar | Genişlik, kalınlık, çap veya uzunluk |
| Beklenen Maksimum Kuvvet | N / kN / kgf |
| Test Yöntemi | Çekme / Sıkıştırma / Bükülme / Soyulma / Yırtma / Kesme |
| Test Standardı | ASTM / ISO / GB/T / Dahili Yöntem |
| Gerekli Sonuçlar | Güç, uzama, kuvvet, yer değiştirme vb. |
| Örnek Fotoğraf / Çizim | Özel armatur için önerilir |
Örnek detaylarınızı ve test gereksinimlerinizi bize gönderin. Uygulamanız için uygun bir RS-8000 test sistemi yapılandırmasına yardımcı
olacağız.
RS-8000 için hangi kapasiteyi seçmeliyim?
Makine kapasitesini beklenen maksimum test kuvveti ve gerekli ölçüm aralığına göre seçin. Daha yüksek kapasiteli bir makine, her örnek için otomatik olarak daha uygun değildir.
50 kN RS-8000 düşük kuvvetli test yapabilir mi?
Evet. 50 kN'lik bir makine, uygun düşük kuvvet uygulamaları için 100 N, 500 N, 1 kN veya 2 kN gibi daha düşük kapasiteli yük hücresi ile donatılabilir.
Gerçek kullanılabilir ölçüm aralığı, seçilen sensör ve kalibrasyon koşullarına bağlıdır.
RS-8000 hem çekme hem de sıkıştırma testlerini yapabilir mi?
Evet. Aynı makine, uygun armatur ve yazılım yöntemleriyle çekme ve sıkıştırma testleri yapabilir. Bükülme, soyulma, yırtılma ve kesme testleri de uygun konfigürasyonlarla desteklenebilir.
ITM-LAB özel armatürler sağlayabilir mi?
Evet. Özel fikstürler, örnek geometrisi, test yöntemi ve beklenen kuvvete göre geliştirilebilir. Örnek fotoğraflar, boyutlar veya çizimler uygun tasarımın belirlenmesine yardımcı olur.
Bir ekstensometreye ihtiyacım var mı?
Uygulanabilir standart doğrudan gerilme ölçümü belirttiğinde veya çapraz başlık yer değiştirme gerekli sonuç için yetersiz olduğunda ekstensometre gerekebilir.
RS-8000 ASTM ve ISO testlerini destekliyor mu?
RS-8000, ASTM ve ISO mekanik test yöntemlerinin çeşitli yöntemlerini destekleyebilir. Belirli bir prosedüre uyum, tam makine konfigürasyonuna ve geçerli standart baskıya bağlıdır.
