Bir kablo terminali çekme testerleri için tipik bir RFQ şöyle olabilir:
>18 AWG kablosu.
Crimp terminal pull testi.
Minimum gereksinim: 100 N.
Bir pull-test makinesi gerekiyor.
Spesifik görünüyor ama test sistemini seçmek için henüz yeterli bilgi yok.
100 N figürü, bitmiş sıkmanın dayanması gereken minimum kuvvet olabilir. İyi bir bağlantının arızalanmadan önce ne kadar kuvvet üreteceğini bize söylemez. Ayrıca terminalin nasıl tutulması gerektiğini, ne kadar boş kabloya sahip olduğunu veya hangi spesifikasyonun test koşullarını tanımladığını da belirtmez.
Yük hücresi seçmeden önce genellikle terminal çizimi veya örnek, tel yapımı, geçerli test gereksinimi, beklenen kırma kuvveti aralığı ve günlük örnek hacmi sorarız.
Bu, crimp pull testi için pratik başlangıç noktasıdır: makine seçmeden önce bağlantı ve test koşullarını belirleyin.
Bir Crimp Pull Test Neyi Ölçür?
Bu rehberde, crimp pull testi, bir kablo iletken ile kısılmış terminal veya kontak arasındaki bağlantıya çekme yükü uygulanmasını ifade eder.
Bu sınır önemlidir çünkü örnek kuvvet testine monte edildiğinde birkaç bağlantı testi benzer görünebilir.
İletkenin sıkma namlusundan çekilmesi, sıkma çekme testidir. Konnektör yuvasından bir kontaktan çekilmek bir kontak tutma testidir. İki konnektör yarısını ayırmak, eşleşme veya eşleştirme kuvveti testidir.
Hepsi newtonlarda sonuç verebilir, ancak farklı arayüzleri değerlendirirler.
Bir crimp pull testi için ilgi çekici bağlantı şudur:
Conductor → Crimp Barrel → Terminal
Test, ilgili test yöntemi ve ürün gereksinimi tarafından tanımlanan koşullar altında o bağlantının mekanik bütünlüğünü değerlendirir.
Uygulamanızda terminali sıkıcıdan iletken yerine gövdeden çekmeyi içeriyorsa, Connector Pull-Out Force Testi'ne bakınız

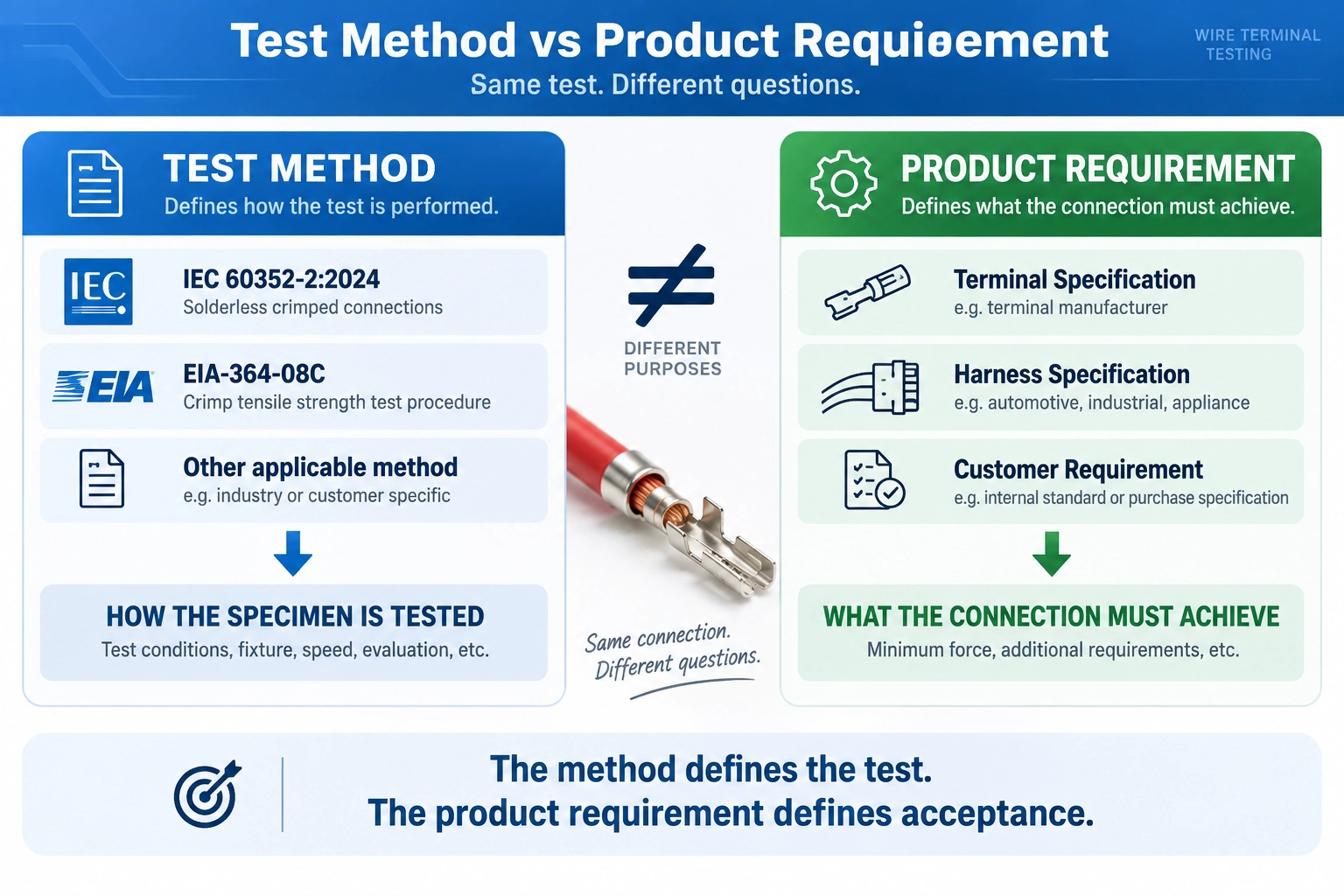

IEC 60352-2, EIA-364-08C ve Ürün Gereksinimleri
Tel terminalli sıkma testlerinde sıkça iki referans bulunur.
IEC 60352-2:2024, lehimsiz kısılmış bağlantıları tanımladığı kapsam kapsamında kapsar ve sıkıştırılmış bağlantılar için gereksinimler, test yöntemleri ve pratik rehberlik sağlar.
EIA-364-08C, elektrik konnektör kontaktârları ve iletkenleri için burma çekme dayanımı testini ele alır.
Ancak ekipman seçimi için standart numarayı bilmek işin sadece bir parçasıdır.
Test yöntemi, bağlantının nasıl test edildiğini belirler. Uygulanabilir terminal, demet, ürün veya müşteri spesifikasyonu, tamamlanmış bağlantının neye ulaşması beklendiğini belirler.
Bu ayrım, biri çevrimiçi bir çekme kuvveti tablosu bulduğunda ve belirli bir kablo boyutu için gösterilen değerin, o iletkeni kullanan her terminal için otomatik olarak kabul kriteri olduğunu varsadığında önemlidir.
Olmaz.
Bir RFQ sadece "IEC crimp pull test" diyse de, yine de tam olarak uygulanabilir yöntemi ve kullanılan kablo, demet, terminal veya müşteri spesifikasyonunu sorarız.

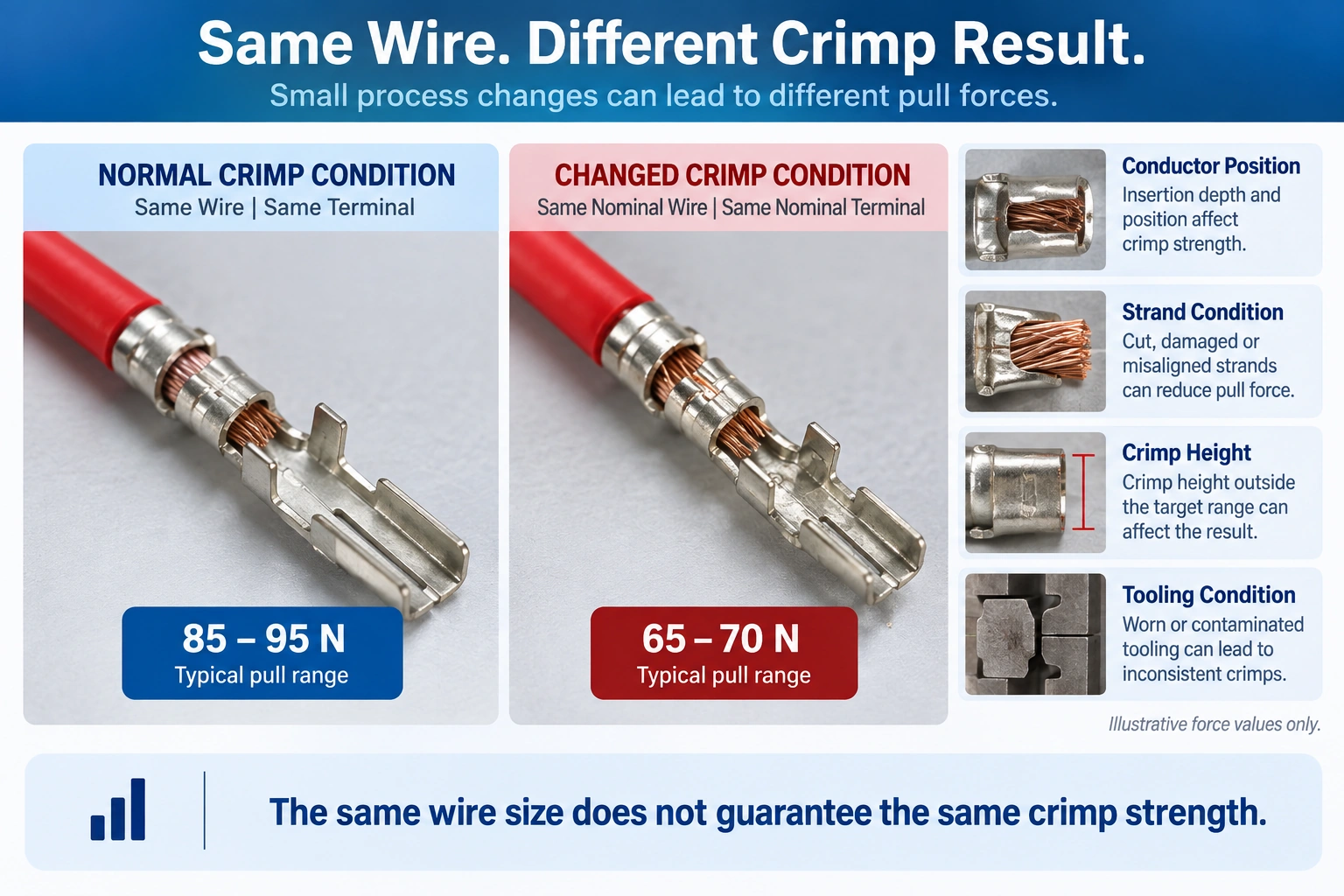

Neden İki Güzel Sıkıntı Farklı Çekme Kuvvetleri Üretebilir
Bir sıkma çekme testi genellikle bitmiş bir terminalin son denetimi olarak kabul edilir. Bir üretim hattında, sonucu tüm sıkma sürecinin tek bir çıktısı olarak düşünmek daha faydalıdır.
Diyelim ki bir hat normalde 85–95 N civarında çekme sonuçları üretir. Bir vardiyada, birkaç örnek yüksek 60 N aralığında arızalanmaya başlar.
Kablo boyutu değişmedi. Terminal parça numarası veya çekme testi makinesi de yok.
Test cihazı suçlanacak ilk şey olmazdı.
Soruşturma yukarı akışa taşınmalıdır. İletken yerleştirme değişti mi? Saç telleri söküm sırasında kesildi mi? Krimp yüksekliği hâlâ süreç hedefi içinde mi? Terminal aplikatörde doğru oturuyor mu? Takım aşınmış veya kirlenmiş mi?
Bitmiş bir kıvılcım dışarıdan kabul edilebilir görünebilir, oysa mekanik davranışı zaten değişmiştir.
Bu, pull testinin crimp kalite kontrolü için faydalı olmasının bir nedenidir. Test sonuçlarındaki bir değişiklik, sadece görsel incelemeyle bu değişimin belirgin hale gelmeden önce bir süreç değişikliğinin ortaya çıkmasına yardımcı olabilir.
Neden Bağlantı Kablo Terminali Çekme Testinde Önemli Hale Var
?Birçok krip uygulamasında, armatur tasarımı daha büyük çekme çerçevesi almaktan daha önemlidir.
Numunenin iki ucu tamamen farklı tutma problemleri sunar. Biri esnek tel; diğeri ise halka terminali, kanat terminali, açık namlu terminal veya küçük konnektör teması olabilir.
Bunlar sadece iki geleneksel çekme örneği olarak ele alınmamalıdır.
Terminali tutuyor
Terminal, çekme sırasında bağlantı değerlendirmesini yapay olarak desteklemeden kısıtlı tutulmalıdır.
Çözüm büyük ölçüde geometriye bağlıdır.
Bir halka terminali genellikle uygun bir pinin etrafında bulunabilir. Küçük bir kontak ise yarıklı bir plaka veya geometriye özgü tutucu gerektirebilir. Diğer terminal şekiller ise kendi kısıtlama düzenini gerektirir.
Amaç maksimum sıkıştırma basıncı değildir.
Tebloyu tutuyorum
Karşı uç farklı bir sorun yaratır.
Nispeten kalın PVC yalıtımlı bir kablo üzerinde iyi çalışan bir tel tutuşağı, daha küçük veya yumuşak bir telle eşit derecede iyi çalışmayabilir.
Çok az tutuş kaymasına yol açabilir. Çok fazla lokal basınç yalıtıma veya iletkene zarar verebilir ve çene kenarında yeni bir arıza noktası oluşturabilir.
Mevcut serbest kablo uzunluğu da önemlidir. Tamamen geçerli bir üretim montajı, terminal ile başka bir bileşen arasında çok az düz kablo bırakabilir ve bu da numune yüklemesini kuvvet aralığından daha zor hale getirir.
Çekim hizasında tutuluyor
Hizalama, armatus probleminin üçüncü kısmıdır.
Çekme hattı hedeflenen sık ekseninden geçmezse, uygulanan makine kuvvetinin bir kısmı terminali büküp veya döndürmek için kullanılabilir; bu, sıkılmış bağlantıyı esas olarak gerimli olarak yüklemek yerine.
Kuvvet okuması ekranda hâlâ tamamen normal görünebilir.
Yükleme yolu olmayabilir.
Sıkma zayıf mıydı—yoksa test kurulumu mu başarısız oldu?
Bir sonuç yanlış göründüğünde, üretim sürecini değiştirmeden önce numuneyi inceleyin.
Düşük bir tepe kuvveti sıkmanın kendisinden gelebilir. Ayrıca numunenin monte ediliş şeklinden de kaynaklanabilir.
Gözlemler iki gruba ayrılırsa ayırt etmek daha kolay olur.
Örnek davranışı
Iletken çekilmesi, iletkenin sıkıştırılmış bağlantıdan ayrıldığı anlamına gelir. Ortaya çıkan kuvvet, ilgili gereksinime göre değerlendirilebilir.
Tel kopması farklı bir olaydır. İletken sadece namludan çekilmek yerine arızalandı, bu yüzden sonuç otomatik olarak çekme eşdeğeri olarak sınıflandırılmak yerine uygulanabilir yönteme göre yorumlanmalıdır.
Test kurulumu sorunları
Tel tutucu kayması, örnek ile tutuş arasında hareket olduğu anlamına gelir.
Terminal kayması, kısıtlayıcının terminali tutarlı şekilde tutmadığı anlamına gelir.
Terminal döndürme veya bükülme, armatur geometrisinin numuneye uymadığını gösterebilir.
eksen dışı çekme, doğrudan bir eksenel çekme testinde amaçlanmayan bir yük bileşeni getirir.
Kabzada telin kaymasından kaynaklanan düşük sonuç, otomatik olarak zayıf bir kıvırma kanıtı olarak değerlendirilmemelidir.
Benzer şekilde, birkaç örnek arızadan önce aynı yönde sürekli bükülüyorsa, sıkma makinesi ayarlanmadan önce armatur kontrol edilmelidir.
Kuvvet-yer değiştirme eğrisi ne zaman faydalı
olursaRutin üretim kontrolleri için, spesifikasyonun tek gerektirdiği zirve kuvveti olabilir.
Eğri, sonuçlar farklı davranmaya başladığında veya yeni bir test kurulumu geliştirildiğinde daha faydalı hale gelir.
İki örneği ele alalım:
Örnek A: 105 N peak
Örnek B: 104 N zirve
Bir geçiş/başarısızlık raporunda neredeyse aynı görünüyorlar.
Eğriler farklı bir hikaye anlatabilir.
Örnek A ayrılmadan önce belirgin bir maksimuma doğru pürüzsüzce yükselebilir. Örnek B, benzer bir zirveye ulaşmadan önce düzensiz bir plato ve önemli ölçüde daha fazla hareket gösterebilir.
Bu desen tek başına belirli bir krip kusurunu teşhis etmez. Ekstra hareket örnekten, terminal hareketinden, tel kaymasından veya kurulumun başka bir parçasından kaynaklanabilir.
Eğri gösterdiği şey, iki testin aynı şekilde davranmadığıdır.
Geliştirme, sorun giderme veya süreç karşılaştırması için bu bilgiler değerli olabilir. Tekrarlayan üretim kalite kontrolü için, zirve kuvvet ve arıza modunun net bir gözlemi yeterli olabilir.

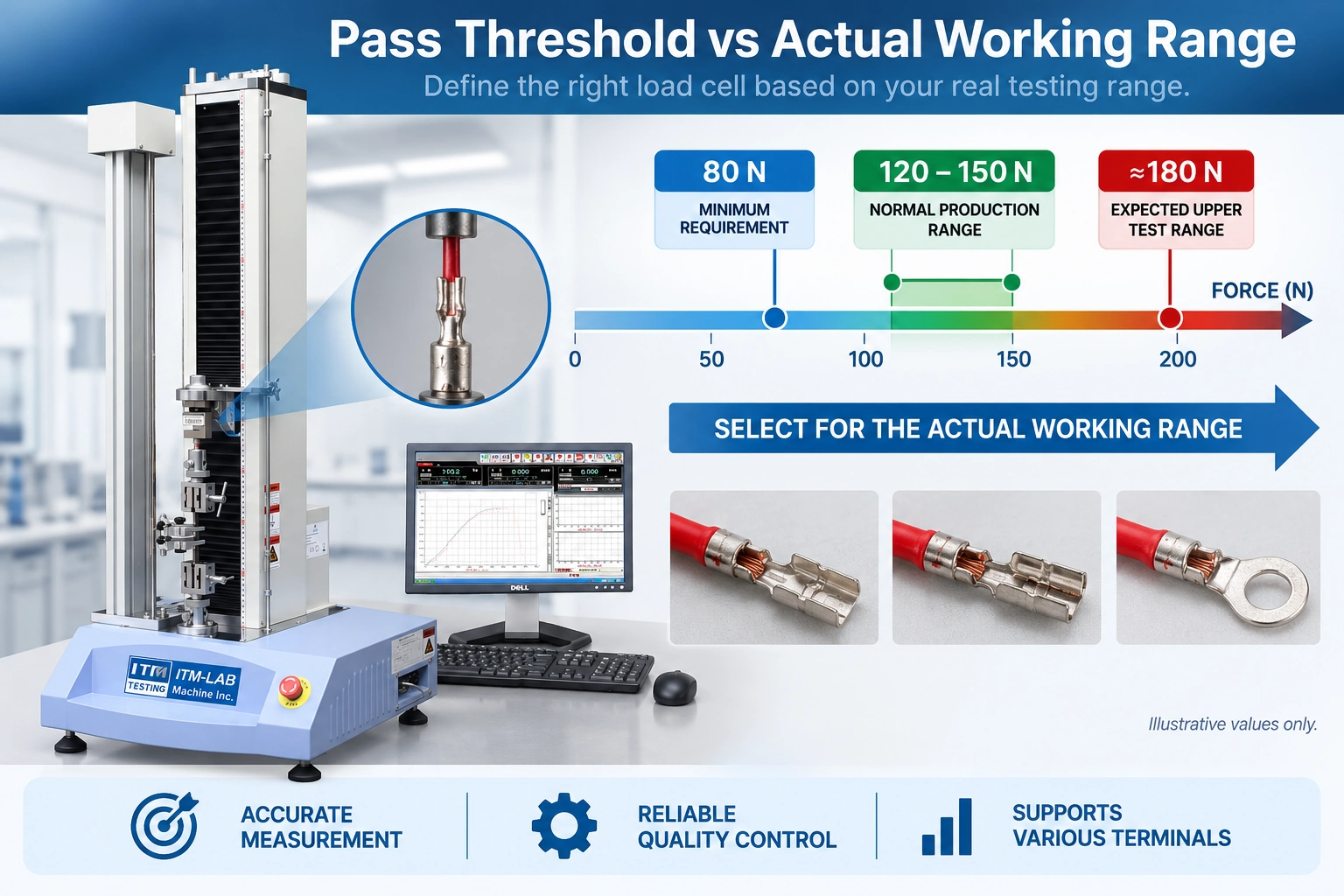

Neden 80 N gereksinimi 80 N testerine ihtiyacınız olduğu anlamına
gelmiyorBu, crimp pull test makinesi belirtirken yapılması en kolay hatalardan biridir.
Çarpım gereksinimi şöyle diyor:
Minimum çekme kuvveti: 80 N
Bu bir kabul eşiğidir. Bu, iyi bir bağlantının 80 N'de arızalanacağı anlamına gelmez.
Tarihsel üretim verilerinin 120–150 N civarında normal sonuçlar gösterdiğini hayal edin; özellikle güçlü örnekler başarısızlıktan önce 180 N'ye yaklaşabilir.
Test sistemi hâlâ bu örnekleri ölçmek zorunda.
| Test Bilgileri | Örnek Değer |
|---|---|
| Minimum kabul gereksinimi | 80 N |
| Normal üretim aralığı | 120–150 N |
| Beklenen üst test kuvveti | ≈180 N |
Bu değerler evrensel sıkma gereksinimleri değil, örnekleyicidir.
Ekipman dersi önemli olan:
yük hücresi sadece geçiş eşiğini değil, gerçek çalışma gücü aralığını da kapsamalıdır.
Tam tersi uça gitmek mutlaka daha iyi değildir. Daha fazla kapasite sunduğu için çok daha büyük bir yük hücresi kurmak, tüm uygulama düşük kuvvetle olduğunda gereksiz olabilir.
Bir makine tedarikçisi için iki kuvvet değeri birden daha faydalıdır:
Minimum kabul gereksinimi nedir?
and
Bir örnekten başarısızlıktan önce makul olarak üretmesini beklediğiniz en yüksek kuvvet nedir?
Bir Crimp Pull Test Makinesi Nasıl Seçilir
Örnek ve çalışma gücü aralığı anlaşıldıktan sonra ekipman seçimi çok daha basit hale gelir.
Pratikte bir dizi şöyledir:
Kablo ve terminal beklenen →kırma kuvveti → yük hücresi → terminal armatürü → tel tutacağı → hizalama → test hızı → günlük hacim → makine konfigürasyonu →
gerekli sonuçBu sıra kasıtlıdır.
Düşük kuvvetli terminal testleri genellikle çekme çerçevesinin maksimum kapasitesinden ziyade ölçüm aralığı ve örnek kullanımı ile sınırlıdır.
Bir makine, terminal tutarlı şekilde bulunamazsa veya test sırasında kablo kayarsa iş için çok daha fazla kuvvet kapasitesine sahip olabilir ve yine de iş için zahmetli olabilir.
Günlük hacim de yapılandırmayı değiştirir.
Günde on örnek çalıştıran bir geliştirme laboratuvarı, daha fazla manuel armatür ayarına dayanabilir. Günde 300 örnek test eden bir kostum fabrikası, yükleme erişimi, tekrarlanabilir konumlandırma ve tutuş kullanımı konusunda çok daha fazla önem verir.
Gerekli sonuçlar da yazılım ve raporlama iş akışı tamamlanmadan önce belirlenmelidir. Bazı müşteriler sadece tepe kuvveti ve geçiş/başarısız olur. Diğerleri ise tam kuvvet-yer değiştirme eğrisini veya izlenebilirlik için kaydedilmiş arıza sınıflandırmasını istiyor.
RS-8010A'nın Crimp Pull Test için Yapılandırması
Çoğu tel terminali çekme testi büyük bir yapısal çekme çerçevesi gerektirmez.
Numune etrafında yapılandırılabilecek daha düşük kuvvetli bir sisteme ihtiyaçları var.
The ITM-LAB RS-8010A Servo Control Universal Test Machine, 50 N ile 5 kN arasında kapasitelerde mevcuttur; bu da birçok kablo terminali ve diğer düşük kuvvetli çekme için değerlendirme platformu haline getirmektedir uygulamalar.
Sıkma testi için ise makine sistemin yalnızca bir parçasıdır.
Pratik bir yapılandırma şunları içerebilir:
RS-8010A + uygun yük hücresi + tel tutacağı + terminal armatörü + test yazılımı
Kesin yapılandırma terminal ailesine bağlıdır.
Bir müşteri halka terminallerini test ederken nispeten basit bir konumlandırma armaturasına ihtiyaç duyabilir. Birkaç küçük konnektör kontaktını işleyen bir kablo demeti laboratuvarı, değiştirilebilir terminal tutucularına ihtiyaç duyabilir. Yumuşak yalıtım, kısa serbest kablo uzunluğu veya yüksek günlük test hacmi tel tutuş düzenini tekrar değiştirebilir.
Bu yüzden bir terminal çizimi veya birkaç fiziksel örnek genellikle bize sadece bir istekten fazlasını söyler:
500 N pull test cihazına ihtiyacımız var.
500 N rakamı, kapasiteyi tanımlamaya yardımcı olur.
Örnek bize testin nasıl çalışması gerektiğini anlatır.
Gerçekçi Tel Devemi RFQ
Bu isteği göz önünde bulundurun:
| Item | Customer Information |
|---|---|
| Application | Otomotiv tel demeti |
| Wire | 0.5 mm² |
| Terminal | Açık namlu temas |
| Minimum Gereksinim | 80 N |
| Gerekli Sonuç | Peak force |
| Günlük hacim | 300 örnek |
| Standard | IEC |
Uygulamayı anlamak için yeterli bilgi vardır, ancak test sistemini kesinleştirmek için yeterli bilgi yoktur.
Öncelikle, "IEC" kesin bir yöntem ve uygulanabilir ürün spesifikasyonu haline gelmelidir.
İkincisi, 80 N minimum gereksinimi gerçek çalışma gücü aralığını belirlemez. Normal örnekler bu değerin biraz üzerinde veya çok daha yüksek başarısız olabilir.
Üçüncüsü, kısıtlama ve hizalanmayı değerlendirmek için terminal çizimi veya fiziksel bir örnek gereklidir.
Mevcut serbest kablo uzunluğu tutuş düzenini etkileyebilirken, gerekli test hızı ve çıkışın yönetim yöntemiyle uyumlu olması gerekir.
Sonra günlük hacim var.
Günde 300 örnek ile yükleme ve boşaltma ekipman kararının bir parçasıdır. Doğru ölçüm yapan ancak her örnek için birkaç yavaş ayarlama gerektiren bir armatur darboğaz haline gelebilir.
Bu yüzden ekipman seçimi, konuşma makine kapasitesi numarası yerine numuneyle başladığında daha iyi çalışır.
Crimp Pull Test Sistemi İstemeden Önce Ne Gönderilmelidir
Çoğu proje için, ITM-LAB başvuruyu değerlendirmeden önce uzun bir spesifikasyon belgesine ihtiyaç duymaz.
En faydalı bilgiler şunlardır:
- Kablo boyutu ve iletken tipi
- Terminal tipi ve terminal çizimi veya fiziksel örnek
- Uygulanabilir test yöntemi
- Ürün veya müşteri spesifikasyonu
- Minimum gerekli çekme kuvveti
- Beklenen gerçek kırma kuvveti aralığı
- Mevcut serbest tel uzunluğu
- Gerekli test hızı
- Gerekli çıktı: tepe kuvvet, eğri ve/veya arıza gözlemi
- Günlük test hacmi
- Test edilecek terminal tiplerinin sayısı
Beklenen kırma kuvveti bilinmiyorsa, temsil edilen bitmiş kısma örnekleri faydalıdır.
Alışılmadık terminaller için, fiziksel geometri, fikstür seçiminde nominal kuvvet gereksiniminden daha önemli olabilir.
Crimp Pull Test Ekipmanı Seçim Yol Haritası
Crimp Pull Test SSS
Crimp pull testi nedir?
Bir sıkma çekme testi, iletken-terminal kısılmış bağlantıya mekanik dayanıklılığını değerlendirmek için çekme yükü uygular. Ortaya çıkan kuvvet ve örnek davranışı, uygulanabilir test yöntemi ve ürün gereksinimine göre yorumlanır.
Crimp pull testi ile temas tutma aynı şey mi?
No. Bir sıkma çekme testi,
Bir sıkma terminali ne kadar çekme gücüne dayanmalıdır?
Her kısılmış terminal için tek bir evrensel kuvvet değeri yoktur. Gereksinim, iletken, terminal sistemi, uygulanabilir standart ve ürün veya müşteri spesifikasyonlarına bağlıdır.
minimum çekme kuvveti ile makine kapasitesi arasındaki fark nedir?
Minimum çekme kuvveti kabul şartıdır. Makine ve yük hücresi seçimi, bir örneğin arızadan önce gerçekten üretebileceği kuvveti hesaba katmalıdır; bu kuvvet minimum geçiş değerinden oldukça yüksek olabilir.
Kablo terminali çekme testi için hangi armatür gereklidir?
Sistem genellikle terminali sabitlemek için bir armatür ve tebloyu tutacak uygun bir tutuşa ihtiyaç duyar. Doğru düzenleme, terminal geometrisi, tel yapısı, mevcut serbest uzunluk ve hedeflenen yük yoluna bağlıdır.
crimp pull testi için hangi yük hücresini kullanmalıyım?
Yük hücresini sadece minimum kabul değeri değil, beklenen gerçek çalışma gücü aralığı etrafında seçin. Beklenen kırma kuvveti bilinmediğinde tarihsel test sonuçları veya temsilci örnekler faydalıdır.
Son Düşünceler
çekme kuvveti uygulamak, sıkma çekme testinin kolay kısmıdır.
Daha önemli sorular ise doğru arayüzün yüklenip yüklenmediği, terminal ve telin kaymadan veya istenmeyen bükülmeden tutulup tutulmadığı ve ölçüm aralığının numunenin gerçekte ne yapacağını yansıtıp yansıtmadığıdır.
Bu yüzden
Kabul şartı, geçiş/başarısız tanımına yardımcı olur. Gerçek kırılma kuvveti aralığı yük hücresinin boyutlandırılmasına yardımcı olur. Terminal geometri, numunenin nasıl sabitleneceğini belirler. Tel yapısı tutmayı etkiler. Günlük hacim, kurulumun ne kadar pratik olması gerektiğini etkiler.
Birçok düşük kuvvetli tel terminal uygulaması için, ITM-LAB RS-8010A, 50 N'den 5 kN'e kadar mevcut kapasitelerle değerlendirme için uygun bir platform sağlar. Son konfigürasyon yine de sadece makine kapasitesine göre değil, tam bir ölçüm sistemi olarak seçilmelidir.
Zaten bir terminal çiziminiz veya birkaç bitmiş crimp örneğiniz varsa, kablo boyutu, geçerli test gereksinimi ve beklenen çekme kuvveti aralığı ile birlikte gönderin.
ITM-LAB daha sonra yük hücresi, terminal armatürü, tel tutuş, kullanılabilir test alanı ve RS-8010A yapılandırmasını gerçek uygulama etrafında değerlendirebilir.
