50 N·m tork sensörü teknik olarak 0.5 N·m.
Bu, iş için doğru sensör olduğu anlamına gelmez.
Aynı durum ölçeğin diğer ucunda da geçerlidir. Ürününüz normalde yaklaşık 0,8 N·m civarında çalışıyorsa, 1 N·m sensör seçmek verimli görünebilir—ta ki aynı ürün 1,3 N·m breakaway zirve üretene kadar.
Bu yüzden tork test cihazı aralığı seçimi en büyük kapasiteyle veya çizimde yazılmış nominal torkla başlamamalıdır.
Gerçek mekanik olayla başlamalı.
Normal tork sensör aralığında nerede yer alıyor? Testin yakalaması gereken en yüksek tork nedir? Varyasyon veya geçici zirveler için ne kadar baş alanı gerekir? Ve sensörün doğruluk ve çözünürlük özellikleri o noktada ne anlama geliyor?
Bu sorular maksimum bir N·m sayısından daha fazla öneme sahiptir.
Maksimum kapasite, faydalı ölçüm aralığı ile aynı değildir.
Tork Aralığı Aslında Ne Anlama Geliyor
derecelendirilen bir sensör:
0–5 N·m
tam ölçekli kapasitesi 5 N·m.
Bu sensörün nominal açıklığını gösterir.
Sıfır ile 5 N·m arasındaki her torkun testiniz için eşit derecede faydalı olacağını söylemez.
Bu ayrım önemlidir çünkü menzil ölçüm performansının sadece bir parçasıdır.
Bir tork sensörü ayrıca doğruluk, çözünürlük, tekrarlanabilirlik, kalibrasyon ve aşırı yükleme davranışı için de özelliklere sahiptir. Ölçüm sistemi ayrıca kendi görüntüleme veya alım sınırlarını da getirebilir.
Yani bir sensör 2 N·m, diğeri 20 N·m olarak derecelendirildiğinde, soru basitçe değildir:
hangisi torku kapatabilir?
Her ikisi de olabilir.
Daha iyi soru şu:
Hangisi testin gerektirdiği performans seviyesinde tork olayını ölçür?

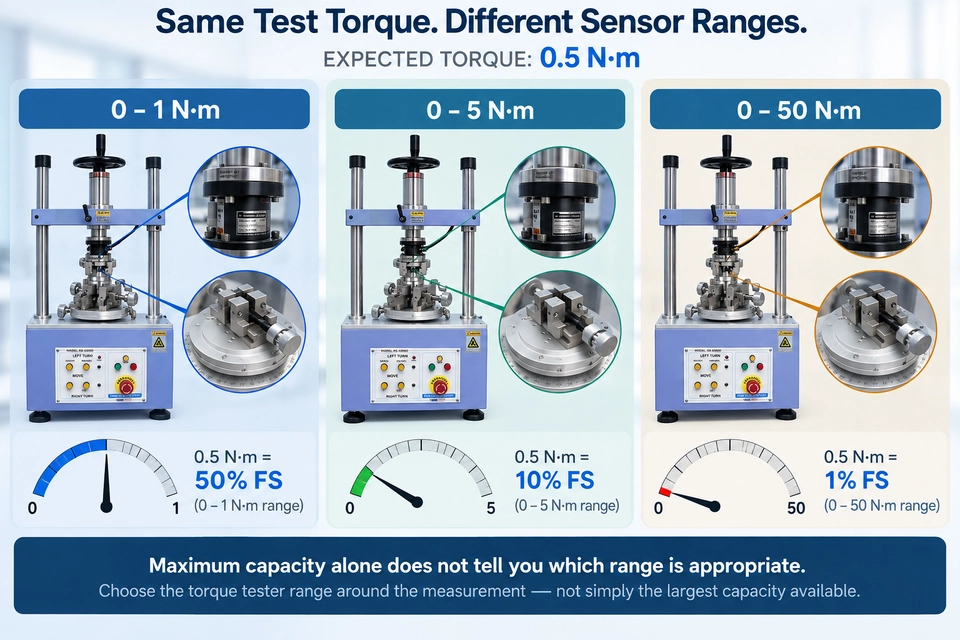

Beklenen test değerini 0.5 N·m olarak düşünün.
1 N·m sensörde bu tam ölçeğin yarısıdır.
5 N·m sensörde bu oran onda birdir.
50 N·m sensörde yüzde birdir.
50 N·m sensör en fazla kapasiteye sahiptir.
Bu, ona otomatik olarak en iyi düşük tork ölçüm uygunluğunu sağlamaz.
Aynı zamanda, 0.5 N·m'in üzerinde neredeyse yer alanı olmayan bir sensör seçmek farklı bir sorun yaratabilir.
Faydalı aralık bu iki uç arasında yer almak zorunda.
Gerçek tork olayı ile başla
Nominal tork değeri sadece bir başlangıç noktasıdır.
Bir şişe kapağının tipik bir çıkarma torku yaklaşık 0,6 N·m civarında olabilir.
Bir menteşe 0.4 N·m'de çalışabilir, ancak hareketin başında daha yüksek bir kırılma olayı gösterir.
Bir döner bileşen, 1.2 N·m başlangıçta zirve edildikten sonra yaklaşık 0.8 N·m yerleşebilir.
Bu farklılıklar önemli çünkü sensör sadece en kolay alıntılanabilen sayıyı değil, önemsediğiniz olayı yakalamak zorunda.
Aralık seçimi için şunu sorun:
- Normal çalışma torku nedir?
- Beklenen en yüksek tork nedir?
- Bir breakaway veya geçici bir zirve mi var?
- Ne kadar örneklem-örnek varyasyonu var ?
- üst geçiş/başarısızlık sınırı normal değerden daha mı yüksek?
- CW ve CCW torku arasında fark var mı?
- Yaşlanma, döngü veya kondisyon sonrası değer değişir mi?
İşte burada birçok aralık seçimi hatası başlar.
Bir müşteri şunları bildirebilir:
"Torkumuz yaklaşık 0.8 N·m."
Peki 0.8 N·m aslında ne anlama geliyor?
Tork mı çalışıyor?
Ortalama tork?
Pik tork?
Hedef uygulama torku mu?
Test 1.4 N·m breakaway zirve içeriyorsa, o zirve—0.8 N·m çalışma değeri değil—gerekli sensör kapasitesini belirleyebilir.
Gerçekten ölçülmesi gereken en yüksek tork olayını seçin.

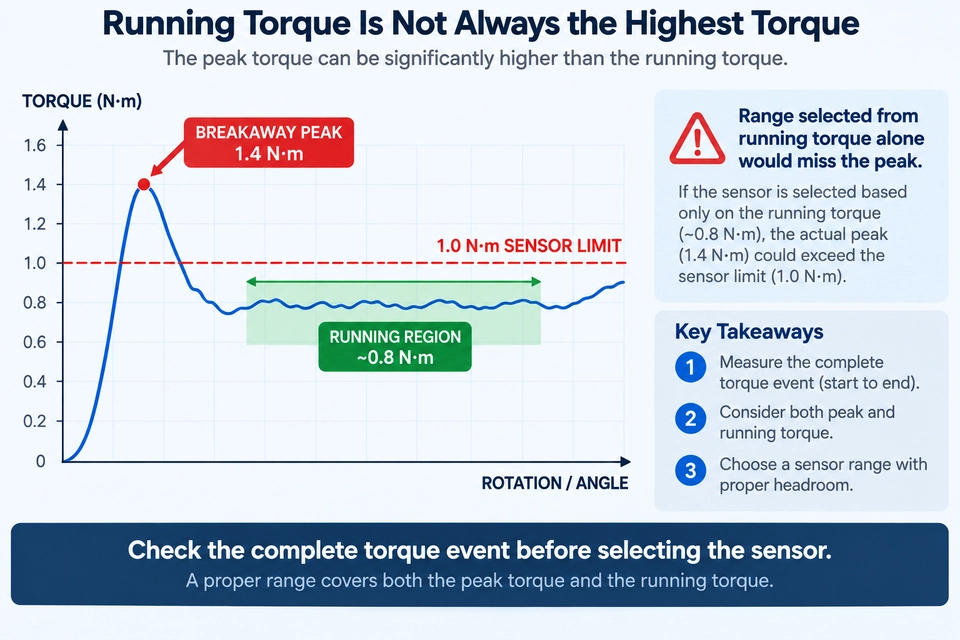

Neden Pik Tork ve Headroom Önemlidir
Bir tork testi nadiren mükemmel sabit bir değer gibi davranır.
Bir kapanış ilk çıkarma zirvesi oluşturabilir.
Bir menteşe, daha stabil bir çalışma bölgesine girmeden önce kırılan tork gösterebilir.
Bir düğme, mil, dişli parça veya konnektör de aynı şeyi yapabilir.
Şunu düşünün:
Çalışan tork: 0.8 N·m
Breakaway peak: 1.4 N·m
Eğer aralık seçimi sadece 0.8 N·m üzerine kuruluysa, 1 N·m sensör makul görünebilir.
Ama test tam olayı yakalamak zorundaysa, zaten çok küçüktür.
Eğri, çalışma bölgesi başlamadan sensör aralığını aşacaktır.
Bu, sisteme bağlı olarak aşırı alana veri, kesilmiş tepe noktaları veya gereksiz aşırı yüklenme riskine yol açabilir.
Bu yüzden başlık alanı nominal test değerinden fazlasını kapsamalıdır.
Örnek varyasyonlarını, kırılma olaylarını, geçici zirveleri, süreç varyasyonunu ve testin yakalaması beklenen üst sınırları hesaba katmalıdır.
Bu, evrensel bir kural kullanmak anlamına gelmez:
"Her zaman %20 ekle."
ya da:
"Her zaman nominal torku iki katına çıkar."
Bu kısayollar farklı ürünlerin ve sensörlerin nasıl davrandığını görmezden gelir.
Faydalı bir marj gerçek testten elde edilmelidir.
Doğruluk, çözünürlük ve tam ölçek birlikte okunmalıdır
Beklenen tork ve zirve bilindikten sonra, bir sonraki soru sadece şu değildir:
"Hangi sensör yeterli kapasiteye sahip?"
Şöyle:
"Sensör, testimin aslında nerede gerçekleştiğini ne kadar iyi ölçüyor?"
İşte burada doğruluk belirtimi önemlidir.
Aşağıdaki gibi bir sayı:
±0.5%
tek başına yeterli değil.
İki sensör hem ±0,5% diyebilir hem de aynı test torkunda çok farklı davranabilir.
İlk soru şudur:
%0,5 ne?
Yaygın spesifikasyon formatları şunlardır:
±% Tam Ölçek
and
±% okuma
Bunlar birbirinin yerine geçemez.
Sadece örnek bir örnek alın.
Bir sensör şunları içerir:
Aralık: 0–10 N·m
Doğruluk: ±%0,5 FS
Sonra:
0,5% × 10 N·m = 0,05 N·m
Şimdi o sensörü 0.2 N·m ölçüm için kullandığınızı hayal edin.
Tam ölçekli katkı olan 0,05 N·m, ölçülen gerçek torka göre büyüktür.
Karşılaştırma olarak, bir örnek:
±%0,5 okuma
at:
0.5 N·m
şuna karşılık gelir:
±0.0025 N·m
Bunlar örnek hesaplamalardır, belirli bir ITM-LAB tork sensörü için spesifikasyonlar değildir. Bir yüzdenin referans temeli olmadan yorumlanamayacağını gösterirler.
Doğruluk yüzdesi, neye atıfta bulunduğunu bilmeden eksik sayılır.
Çözünürlük resme başka bir parça ekliyor.
Ayırt etmek isterseniz:
0.42 N·m
from:
0.45 N·m
Sistemin o ölçekte anlamlı bir fark göstermesi için yeterli çözünürlüğe ihtiyacı var.
Ancak çözünürlük doğrulukla aynı şey değildir.
Bir ekran, her rakamı doğru kılmadan birçok ondalık basamayı gösterebilir.
Bu yüzden torque sensörü seçimi menzil, doğruluk temeli, çözünürlük ve tekrarlanabilirliği birlikte dikkate almalıdır.
Pratik Tork Aralığı Seçimi Örneği
Şimdi bu fikirleri bir arada koyun.
Bir müşterinin şişe kapağını test etmesi gerektiğini varsayın.
Mevcut bilgiler şunlardır:
Tipik çıkarma torku: 0.6 N·m
En yüksek gözlemlenen normal tork: 0.9 N·m
Olası geçici zirve: 1.1 N·m
Gerekli sonuç: Pik çıkarma torku + tork eğrisi
Üç sensör aralığı değerlendirilmektedir.
0–1 N·m
İlk bakışta bu uygulamaya çok yakın görünüyor.
Tipik 0.6 N·m değeri aralık içinde rahatça yer alır.
Ancak olası 1.1 N·m zirve tam ölçeği aşmaktadır.
Bu zirve ölçülmesi gerekiyorsa, bu aralık çok küçüktür.
0–2 N·m
Tipik 0.6 N·m değeri tam ölçeğin %30'u olarak konumlandırılır.
Olası 1,1 N·m zirve %55'tir.
Sensörü aşırı büyük yapmadan beklenen olayın üzerinde faydalı bir boşluk vardır.
Menzil açısından bakıldığında, bu daha güçlü aday.
0–10 N·m
Bu sensör testi kolayca kapsar.
Ancak tipik 0.6 N·m değeri tam ölçeğin yalnızca %6'sını kaplar.
Bu, sensörü otomatik olarak uygun olmaz hale getirmez.
Ancak bu, alıcının gerçek doğruluk, çözünürlük ve tekrarlanabilirlik özelliklerinin yaklaşık 0.6–1.1 N·m civarında nasıl performans gösterdiğini kontrol etmesini gerektirir.
Ana ayrım şudur:
Kapasite, sensörün olayı kapsayabileceğini doğrular. Ölçüm özellikleri, etkinlik için uygun olup olmadığını doğrular.
Sadece menzile bakılırsa, 0–2 N·m seçeneği daha güçlü aday olurdu.
Nihai seçim yine de gerçek sensör spesifikasyonuna, test yöntemine, armatüre, hareket ve veri gereksinimlerine bağlıdır.
Aralık kötü eşleştiğinde ne olur?
Çok büyük bir aralık ile çok küçük bir aralık farklı sorunlar yaratır.
| Aralık Çok Büyük | Aralık Çok Küçük |
|---|---|
| Test torku tam ölçeğin küçük bir bölümünü kaplar | Pik tork kapasitesini aşabilir |
| Çözünürlük daha önemli hale gelebilir | Veri kesilebilir veya menzili aşabilir |
| Küçük değişiklikleri ayırt etmek daha zor | olabilirAşırı yük riski artıyor |
| Nominal kapasitenin büyük bir kısmı kullanılmıyor | Tam tork olayı kaydedilemeyebilir |
Bu da daha faydalı bir seçim ilkesine yol açar:
Tam etkinlik için yeterli boşluk sağlayan en küçük uygun aralığı seçin.
uygun meseleler kelimesi.
Menzil seçiminin en küçük sensöre doğru bir yarışa dönüşmesini engeller.
Bir tork aralığı yeterli olmadığında
Bazı laboratuvarlarda tek bir tork uygulaması yoktur.
Birçok var.
Örneğin:
Kozmetik kapanma: 0.1–0.3 N·m
İçecek kapanış: 0.5–1.5 N·m
Döner bileşen: 5–10 N·
Teorik olarak bir büyük sensör üçünü de kapsayabilir.
Ancak bu, düşük torklu ürünler için otomatik olarak en iyi ölçüm çözümü olmaz.
Test sistemine bağlı olarak, daha iyi yaklaşım değiştirilebilir sensörler, çoklu ölçüm aralığı, farklı test cihazı konfigürasyonları veya çok farklı tork sınıfları için özel sistemler içerebilir.
Bu özellikle düşük tork sonucu sadece geçiş/başarısızlık sayısı değil, doğru şekilde karşılaştırılması gereken küçük bir değişiklik olduğunda önemlidir.
Bir büyük sensör satın almayı kolaylaştırabilir.
Ölçümü basitleştirmeyebilir.
Aralık test sisteminin yalnızca bir parçasıdır
Sensör aralığı doğru olduğunda, bir sonraki soru makinenin gerekli hareketi tekrarlayıp DUT'u doğru tutup tutamayacağıdır.
İyi bir aralık kötü bir armatürü düzeltmez.
Doğru dönüş hızını oluşturmaz.
Gerekli açıyı veya yönü garanti etmez.
Ve sistemin gerçekten ihtiyacınız olan tork eğrisini kaydedip edemeyeceğini göstermez.
Tam yapılandırma hâlâ dönme hızı, açı, CW/CCW yönü, armatur tasarımı, DUT boyutları, tork açısı alımı ve dayanıklılık gereksinimlerini hesaba katmak zorunda.
Örneğin, 2 N·m sensör tork için mükemmel bir eşleşme olabilir.
Ancak armatür şişe kapağında kayarsa, test yine de yanlıştır.
Aynı durum menteşe veya döner bileşen testleri için de geçerlidir.
Yanlış armatürde doğru boyutlu bir sensör yine yanlış test sistemidir.
Tork Test Cihazı Aralığı Seçim Yol Haritası
Pratik bir seçim dizisi basit tutulabilir.
Ürünle başlayın.
Sonra tork olayını tanımlayın.
Sadece bundan sonra sensör aralığı seçilmelidir.
Ekipman Seçiminden Önce Ne Gönderilmeli
Bir mesaj şöyle diyor:
"5 N·m tork test cihazına ihtiyacımız var."
faydalıdır, ancak yanlış aralık varsayımına dayanabilir.
Bir sistem önermeden önce şunları bilmek daha faydalıdır:
- DUT veya ürün türü
- normal beklenen tork
- en yüksek gözlemlenen tork
- peak, breakaway veya çalışan tork
- CW / CCW requirement
- dönme açısı
- dönme hızı
- DUT dimensions
- fixture requirement
- sadece zirve veya tork açısı eğrisi
- uygulanabilir standart veya iç yöntem
Aralık hâlâ belirsizse, mevcut test verileri, tork eğrileri, ürün çizimleri, fotoğraflar veya temsilci örnekler gerçek gereksinimi tanımlamaya yardımcı olabilir.
Tork olayı ne kadar net olursa, sensörle eşleşmesi o kadar kolay olur.
Sıkça Sorulan Sorular
1 N·m testi için hangi tork aralığını seçmeliyim?
Önce 1 N·m'nin neyi temsil ettiğini belirleyin.
Normal çalışma torku ise ancak ürün 1.4 N·m breakaway zirve üretebiliyorsa, 1 N·m sensör tam olay için çok küçük olur.
Doğru aralık, ölçülmesi gereken en yüksek torku kapsayabilir ve yine de normal çalışma değeri civarında uygun ölçüm performansı sağlamalıdır.
Mümkün olan en küçük tork sensörünü seçmeli miyim?
No.
Daha küçük bir aralık tam ölçeği daha iyi kullanabilir, ancak sensör gerçek ürün çeşitliliği ve maksimum tork için yeterli headspace gerektirir.
Amaç en küçük
Daha yüksek kapasiteli bir tork testeri daha mı doğru?
Mutlaka değil.
Daha yüksek kapasite, sistemin daha büyük bir torku karşılayabileceği anlamına gelir.
Bu, otomatik olarak daha düşük torkta daha iyi performans anlamına gelmez.
Doğruluk temeli, çözünürlük, tekrarlanabilirlik, kalibrasyon ve sensör aralığı içindeki gerçek çalışma noktası önemlidir.
Tork aralığı ile tork çözünürlüğü arasındaki fark nedir?
Tork aralığı, sensörün ölçmek üzere tasarlandığı tork aralığını tanımlar.
Çözünürlüğü, ölçüm sisteminin bu aralıktaki değişiklikleri ne kadar ince ayırt edebileceğini veya gösterebileceğini açıklar.
Çözünürlük tek başına doğruluğu tanımlamaz.
Bir tork test cihazı birden fazla tork aralığını kapsayabilir mi?
Bu, test sistemine bağlıdır.
Bazı sistemler farklı sensörler veya yapılandırmalar kullanabilir. Bazıları sabit bir ölçüm aralığı kullanır.
Laboratuvar çok farklı tork seviyelerinde ürünleri test ediyorsa, sistemi seçmeden önce tam uygulama aralığını tanımlayın.
Son Düşünceler
En yüksek N·m puanı otomatik olarak en güvenli seçenek değildir.
Nominal değeri kapsayan en küçük sensör de otomatik olarak en iyi seçenek değildir.
Faydalı bir tork test cihazı aralığı mekanik olayla başlar.
Normal tork nedir?
En yüksek zirve nedir?
Ne kadar ürün varyasyonu var?
Ne kadar boşluk gerekiyor?
O zaman sensör spesifikasyonu doğru şekilde okunmalıdır.
doğruluk yüzdesi neyi referans verir?
Çözünürlüğü uygun mu?
Sistem gerçekten önemli değişiklikleri ayırt edebiliyor mu?
Bu sorular yanıtlandıktan sonra armatus, hız, açı, yön ve veri gereksinimleri sistem seçimini tamamlamalıdır.
Dört ilke süreci özetler:
Maksimum kapasite, faydalı ölçüm aralığı ile aynı değildir.
Gerçekten ölçülmesi gereken en yüksek tork olayı için seçil.
Doğruluk, çözünürlük ve tam ölçekli aralık birlikte okunmalıdır.
En iyi aralık en büyük aralık değildir. Teste uyan menzil.
Moment test çözümü talep edilirken ne gönderilmeli
göndermek yerine:
"5 N·m tork test cihazına ihtiyacımız var."
send:
Product / DUT: _____
Normal çalışma torku: _____ N·m
En yüksek beklenen tork: _____ N·m
Zirve / Breakaway Torque: _____ N·m
Dönüş Yönü: CW / CCW / Her ikisi
birdenDönüş açısı: _____ °
Dönüş hızı: _____
DUT Boyutlar: _____
Fikstür Gereksinimi: _____ / Tavsiye
etGerekli sonuç: Zirve Tork / Tork açısı eğrisi / her ikisi
Test Yöntemi / Standard: _____
Test Volume: Günde _____ örnek / döngü
Bu bilgi tedarikçinin şu şekilde yapılandırmasını sağlar:
Torque Aralığı → Sensör → Fikstür → Hareket → Data → Machine
Tork aralığı hâlâ belirsizse, mevcut tork eğrisi, ürün çizimi, örnek fotoğraf veya önceki test verilerini gönderin. Böylece aralık, yalnızca nominal tork değerinden seçilmek yerine gerçek test gereksiniminden değerlendirilebilir.
